排水水中ポンプの自動運転制御回路を作ってみた

制御盤を自分で作れたら、かっこ良くないですか？

こういうのをスラーッと作ると、新人たちに尊敬されます。

動力盤の中身は、意外と簡単です。

今回は、排水水中ポンプの制御回路を作成してみました。

排水水中ポンプの運転制御で制御回路の基礎を学ぼう

建物で一番単純な制御回路と言えば、照明のスイッチです。

照明はさすがに単純すぎてつまらない…(^-^;

次に送排風機の運転制御…

これもちょっと味気ない…

はじめの一歩として調度いいのが、排水水中ポンプです。

自動運転回路作成で準備する物

準備する物は、下の写真の通りです。

これでポンプの制御回路を作ってみようと思います。

本当は自動交互回路を作ろうと思っていたんですが、

いろいろ部品が足りないのに気付いて、

ただの起動回路を作成することにしました。（笑）

しかも電極棒も無いので、スイッチで代用です(-_-;)

材料は、

• 電線
• コンセント
• 100V/200Vアップトランス
• フロートレススイッチ
• 片切スイッチ（電極棒の代わり）
• レセプタクル（ポンプのつもり）
• 電磁開閉器（AC200Vコイル）

動力制御盤の機器を更新する予定なので、

200Vコイルの電磁開閉器を用意していました。

3φ200Vは中々無いですからね、

家庭でもサクッと出来るように100V回路で作ります。

自動運転ってどういう制御回路？

今回は、排水水中ポンプの制御と仮定して作ります。

排水水中ポンプなので、排水槽に水が溜まってくると、

ポンプが起動し水を排水する。

そして、水が少なくなると排水ポンプが停止する。

という制御回路です。

水の水位を検知する物ですが、そこは無理やり片切スイッチで表現しています。

本来はフロートスイッチや電極棒で水位を検知します。

回路図は下のを参考にしました。

うわ！写真荒いから分かりづらい(-_-;)

排水水中ポンプは、どこでもこういう回路になっています。

制御盤一体型の商品もありますが、原理は一緒です。

水位を検知してポンプを動かし、水を排水する。

これさえ分かっていれば、制御回路を自作することが出来ます。

図面を見ながら電線を繋げる

電気は正直者で、電源から順番通りに流れて行きます。

途中を飛ばしたりしません。

なので、電気の流れを意識しながら配線すると、誰でも出来ます。

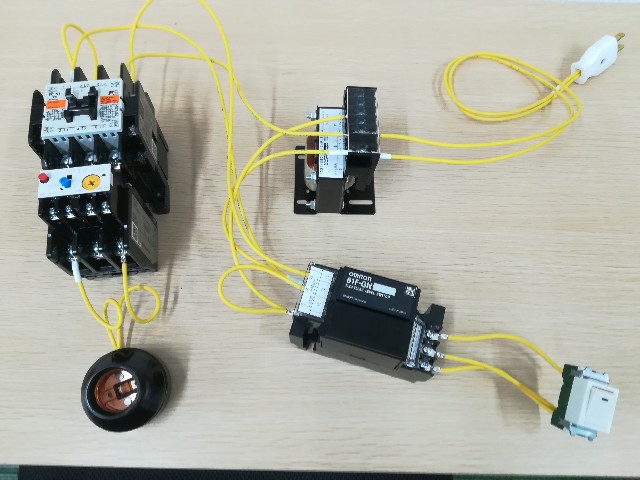

出来上がりがこちら！

ポンプ起動と停止の線を一緒にしたので、

スイッチのON・OFFでマグネットコイルが動作します。

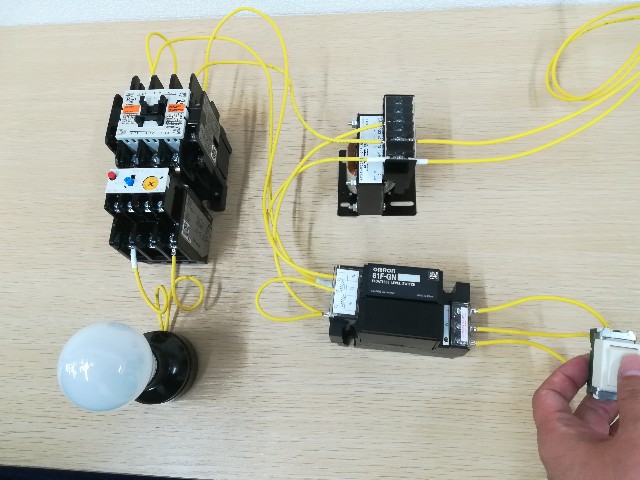

分かりやすく電球をつけてみました。

スイッチが入ると（水位が上昇すると）、

マグネットが入り電球が点きます。（ポンプが動きます）

そしてスイッチが切れると（水位が低くなると）、

マグネットが外れ電球が切れます。（ポンプが停止します）

…完成品は、なんとも中途半端ですが(-_-;)

ただスイッチ押して、

マグネットを動作させているようにしか見えない（笑）

でもこれで正解！

そして実際作ると面白い！

理屈が分かったら原理を知る

ビル管理の仕事をしていれば、

排水ポンプ故障の不具合は、一度は遭遇したことがあるでしょう！

排水ポンプがどうして動くかもご存じのはず…

動く理屈を理解したら、次のステップです。

どのようにポンプが動くのか？

どのように電源が行っているのか？

を調べましょう！

排水ポンプに限らず、動力制御盤の中身にある機器は消耗品です。

そして制御方法を知ることが出来れば、

独自の回路も作成することが出来ます。やってみると、とっても楽しいですよ！

注意点としては、電極棒にかける電圧は、必ず降圧してからにしてください！

商用の100Vを使用してはダメですよ！

簡単に感電してしまいますから(^-^;

どの制御回路も12Vくらいまで降圧しているはずです。

それと資格が無いと電気工事は出来ませんので、ご注意を！

電気工事士の資格を取得したい方は、こちらもどうぞ！

www.746urawa.com

今後の課題

ここまで作成出来たら、あとは手動・自動スイッチも付けたいですね。

何より、当初の目的である自動交互回路を作成したい。

そして加圧ポンプのような、圧力制御回路も作成したい。

電気の世界は面白いですね！
